Abgaswärmetauscher
Einsatzbedingungen
- Rücklauftemperatur > 60 °C
- Fast immer betriebswirtschaftlich sinnvoll
- Für Kessel bis ca. 3 MW Abgaswärmetauscher volldurchströmt
- Für Kessel ab ca. 3 MW Abgaswärmetauscher teildurchströmt
Mit dem Einsatz eines integrierten oder nachgeschalteten Abgaswärmetauschers kann die Abgastemperatur auf 120 ... 140 °C, je nach Rücklauftemperatur und Auslegung des Abgaswärmetauschers, abgekühlt und damit der Abgasverlust erheblich reduziert werden. Die Abgase geben dabei die Wärme in einem speziellen Rippenrohrsystem, welches den Wärmeübergang verbessert, an das Rücklaufwasser ab. Dadurch wird der feuerungstechnische Wirkungsgrad um 5 ... 7 % erhöht.

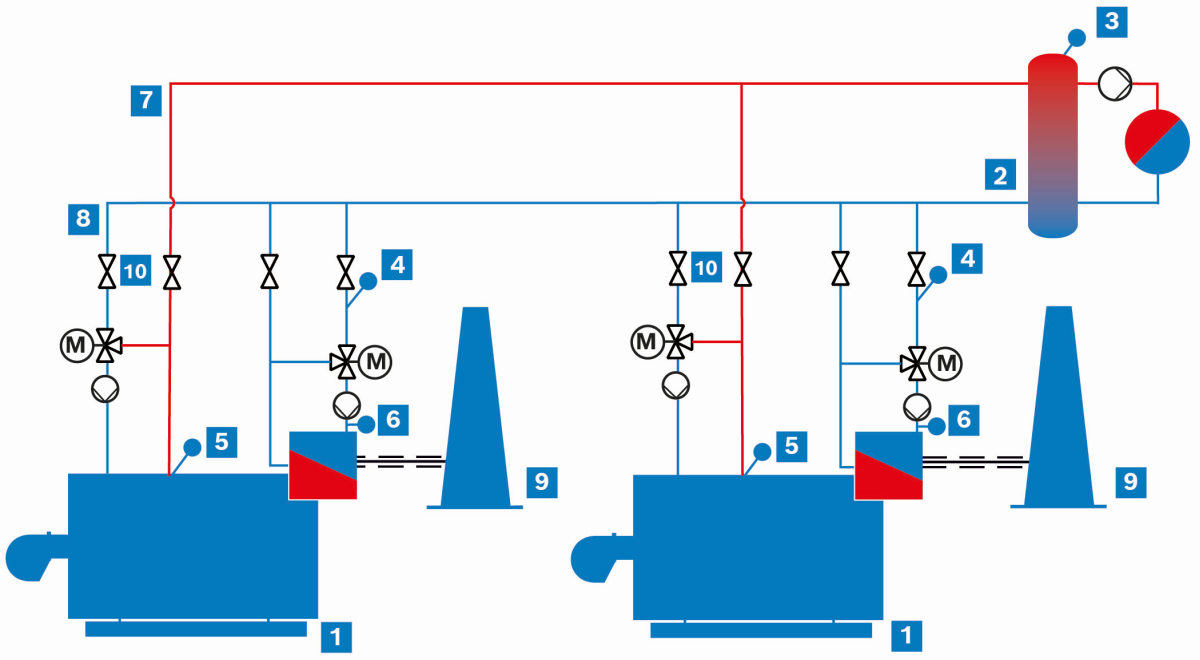

Volldurchströmter Abgaswärmetauscher (vereinfachte schematische Darstellung)
|
|
Heißwasserkessel |
|
|
Hydraulische Weiche |
|
|
Netzvorlauftemperatur |
|
|
Rücklauftemperatur |
|
|
Vorlauftemperatur |
|
|
Temperatur Ecoeintritt |
|
|
Vorlauf |
|
|
Rücklauf |
|
|
Kamin |
|
|
Absperrarmatur |

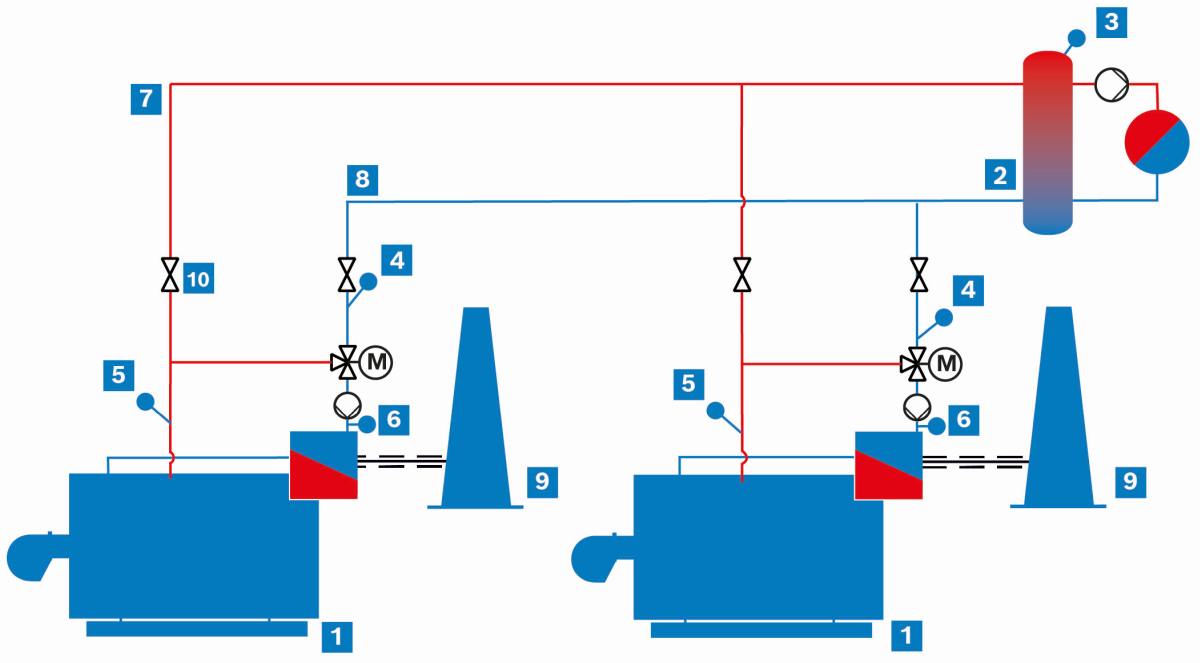

Teildurchströmter Abgaswärmetauscher (vereinfachte schematische Darstellung)
|
|
Heißwasserkessel |
|
|
Hydraulische Weiche |
|
|
Netzvorlauftemperatur |
|
|
Rücklauftemperatur |
|
|
Vorlauftemperatur |
|
|
Temperatur Ecoeintritt |
|
|
Vorlauf |
|
|
Rücklauf |
|
|
Kamin |
|
|
Absperrarmatur |
Den optimalen Wirkungsgradgewinn erzielen dabei ungeregelte Abgaswärmetauscher, da in Teillast die vorhandene Heizfläche optimal zur Abkühlung der Abgase ausgenutzt wird. Um bei geringen Rücklauftemperaturen (< 60 °C) die Abgaswärmetauscher vor Korrosion zu schützen, gibt es verschiedene Möglichkeiten, die Rücklauftemperatur anzuheben. Durch diese Art der Regelung kann auch auf die zulässige minimale Temperatur des Kamins Rücksicht genommen werden. Abgaswärmetauscher können dabei individuell für die verschiedenen Abgastemperaturen ausgelegt werden. Durch eine erweiterte Heizfläche am Abgaswärmetauscher kann die Abgastemperatur nochmals deutlich um bis zu 30 °C gesenkt und damit der Wirkungsgrad um ca. 1,5 % verbessert werden.
Der integrierte Abgaswärmetauscher gehört heute zur Standardausrüstung eines Heißwasserkessels in fast allen Anwendungsfällen. Er amortisiert sich meist bereits innerhalb weniger Monate.
