Grundlagen
Brennstoffkosten bilden den Hauptteil der Betriebskosten einer Kesselanlage. Um die energetische Effektivität von Heißwasserkesselanlagen beurteilen zu können, ist der Wirkungsgrad, aber auch insbesondere der tatsächliche Nutzungsgrad relevant.
Neben den Brennstoffkosten sind auch die Strom-, Chemikalien-, Wasser- und Abwasser-, Ersatzteil- und Stillstandskosten zu überwachen und zu optimieren.
Heizwert, Brennwert
Der Heizwert („unterer Heizwert“; Hu oder Hi) ist die Energie, die bei einer vollständigen Verbrennung eines Brennstoffes jeglicher Art abgegeben wird, wenn das Abgas bei konstantem Druck bis auf die Bezugstemperatur zurück gekühlt wird. Wobei der aus der Verbrennung entstandene Wasserdampf im Abgas hierbei gasförmig bleibt. Der Heizwert gibt damit nur die in den Abgasen enthaltene, direkt von der Temperatur abhängige fühlbare Wärmemenge, nicht aber die im Wasserdampf gebundene Kondensationswärmemenge an.
Der Brennwert („oberer Heizwert“; Ho oder Hs) ist die Energie, die bei einer vollständigen Verbrennung eines Brennstoffes jeglicher Art abgegeben wird, wenn das Abgas bei konstantem Druck bis auf die Bezugstemperatur zurück gekühlt und die gesamte entstandene Wassermenge kondensiert wird. Der Brennwert beinhaltet also zudem die Kondensationswärme, welche auch als „latente Wärme“ bezeichnet wird.
Der Brennwert liegt, je nach Brennstoff, zwischen etwa 6,8 % (Heizöl) und 10,8 % (Erdgas H) höher als der Heizwert.
|
Stoffwert |
Symbol |
Einheit |
Erdgas L |
Erdgas H |
Propan |
Butan |
Heizöl |
Heizöl EL |
HVO* |
Wasserstoff |
|
Unterer |
Hi |
kWh/m³ |
8,83 |
10,35 |
25,89 |
34,39 |
11,89 |
11,89 |
9,2–9,5 |
3,0 |
|
Oberer |
Hs |
kWh/m³ |
9,78 |
11,46 |
28,12 |
37,23 |
12,70 |
12,70 |
10,0–10,3 |
3,54 |
|
Verhältnis |
Hi/Hs |
% |
110,8 |
110,7 |
108,6 |
108,3 |
106,8 |
106,8 |
112 |
118 |
|
Taupunkt |
tKond |
°C |
56,9 |
57,0 |
53,1 |
52,4 |
48,6 |
48,6 |
40–55 |
71 |
|
Säure- |
tKond |
°C |
– |
– |
– |
– |
124 |
97 |
– |
– |
|
Wasser- |
Wspez,H2O |
gH2O/kWh |
159,4 |
158,5 |
126,9 |
122,0 |
100,5 |
100,5 |
131 |
18 |
|
pH-Wert |
pH |
– |
2,8–4,9 |
2,8–4,9 |
2,8–4,9 |
2,8–4,9 |
1,8–3,7 |
2,3–4,5 |
– |
– |
Kenndaten verschiedener Brennstoffe
1) Bezogen auf Hi
Durch moderne Wärmerückgewinnungs- und Abgassysteme aus korrosionsresistenten Materialien (z.B. geeignete Edelstahle), kann der Wasserdampf aus dem Abgas teilweise kondensiert werden. Mit der Nutzung dieser Brennwerttechnologie kann dann der Wirkungsgrad, da er auf den niedrigeren Heizwert bezogen ist, auch auf über 100 % ansteigen.
Die Berechnung von Wirkungsgraden erfolgt stets bezogen auf den Heizwert eines Brennstoffs, da es in früheren Zeiten zwingend notwendig war den Wasserdampf im Abgas gasförmig zu belassen, um eine Abgaskondensation und mögliche Korrosion des Kessels bzw. des Abgassystems oder ein Versotten des Kamins zu verhindern.
Zur sinnvollen Nutzung der Brennwerttechnik wird jedoch kaltes Medium mit ≥ 10 K unterhalb der Abgastaupunkttemperatur benötigt, also bei Erdgas mit maximal 45 °C.

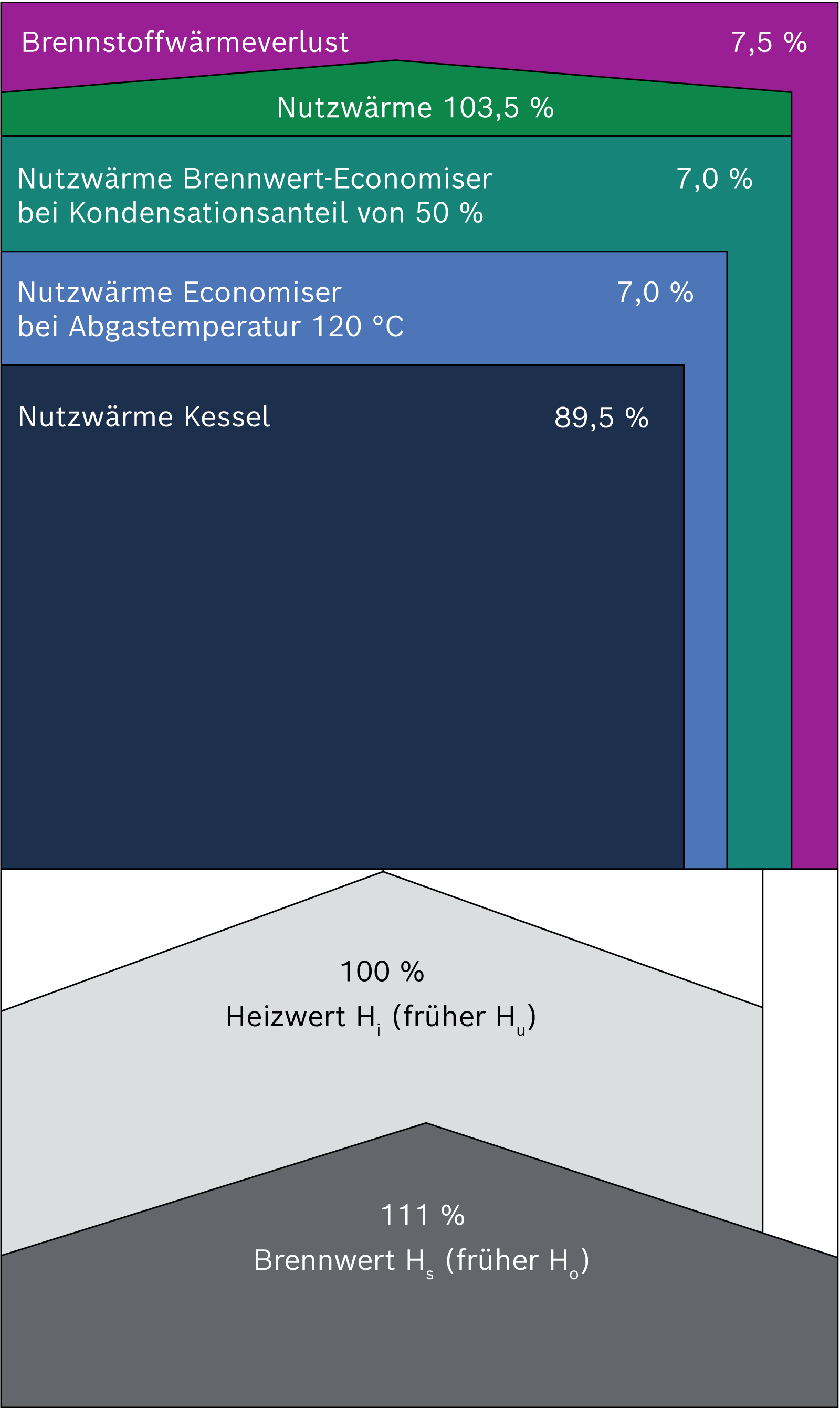

Wärmebilanz eines Heißwassererzeugers mit Brennwerttechnik und Gasfeuerung (Werte beispielhaft)
